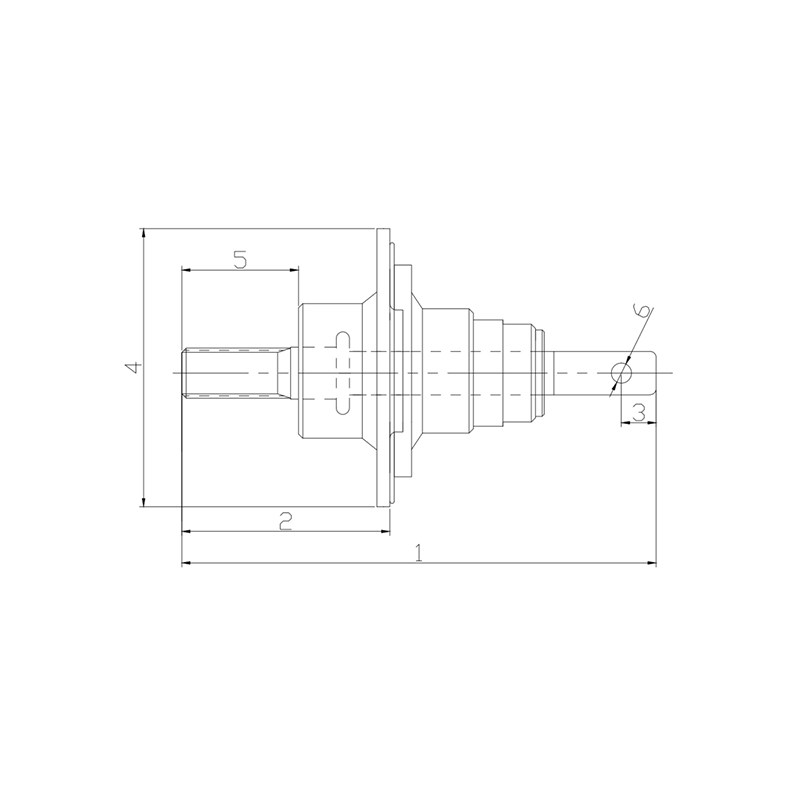

Félautomata ikerkádas mosógép sebességváltó

1. A félautomata ikerkádas mosógép sebességváltó áttekintése

A félautomata ikerkádas mosógép sebességváltó az a mechanikus egység, amely a mosómotor folyamatos forgási teljesítményét csökkentett fordulatszámú, irányváltó mozgássá alakítja, amely a pulzátor meghajtásához szükséges a mosókádban. Az ikerkádas mosógépekben a mosókád és a centrifuga két külön rekeszként működik, mindegyiket általában saját motor hajtja meg, és a sebességváltó kifejezetten a mosókád meghajtási útvonalán belül helyezkedik el. Mivel a mosómotor jellemzően viszonylag nagy fordulatszámon működik, a félautomata ikerkádas mosógép sebességváltója ezt a sebességet olyan szintre csökkenti, amely alkalmas az anyagmozgatásra, miközben a folyamatos forgást oszcilláló, előre-hátra pulzáló mozgássá alakítja.

Ez az oszcilláló mozgás a félautomata ikerkádas mosógép sebességváltójának meghatározó funkcionális követelménye, mivel lehetővé teszi, hogy a pulzátor a vizet, a mosószert és a textíliát ismételt előre és hátra mozgással mozgassa a folyamatos egyirányú centrifugálás helyett. Sok sebességváltó-konstrukció ezt egy belső mechanizmus révén éri el, amely időszakonként megfordítja a kimeneti irányt, és néha egy szinkronizáló komponens is támogatja, amely segít koordinálni a sebességfokozatok közötti időzítést. Ez eltér a spin-tub hajtási útvonaltól, amely általában külön motorcsatlakozáson keresztül működik, anélkül, hogy ugyanazt az oszcilláló kimenetet igényelné.

Mivel a sebességváltó a mosókád szerelvény mechanikusan aktív pontján helyezkedik el, a fogaskerekek anyaga, a ház szerkezete és a belső mechanizmusa általában befolyásolja az általános mosási teljesítményt, beleértve a keverési konzisztenciát, a működési zajt és a hosszú távú tartósságot ismételt töltési ciklusok mellett. A félautomata ikerkádas mosógép-hajtóművet jellemzően zárt, kompakt egységként gyártják, amely több sebességfokozatot, tartóperselyeket vagy csapágyakat és egy rezgést előidéző ​​mechanizmust tartalmaz, amelyek mindegyike egyetlen öntött vagy öntött burkolatban van elhelyezve. Ez az áttekintés alapot nyújt az ilyen típusú sebességváltók általános működésének, a rendelkezésre álló általános típusok és a következő szakaszokban tárgyalt kiválasztási szempontok megértéséhez.

2. A mosóhajtómű működési elve

A félautomata ikerkádas mosógép sebességváltó működési elve általában három kapcsolódó mechanikai lépést követ: a motor fordulatszámának csökkentése belső hajtóművön keresztül, a folyamatos forgás oszcilláló kimenetté alakítása egy irányváltó mechanizmuson keresztül, és a kapott nyomaték átvitele a pulzátor tengelyére. Ezeknek a szakaszoknak a megértése segít megmagyarázni, miért különbözik a sebességváltó felépítése a más készülékekben használt egyszerű egyirányú redukciós sebességváltótól.

(1) Sebességcsökkentő mechanizmus

Sebességcsökkentő mechanizmus egy félautomata ikerkádban mosógép sebességváltó általában két vagy több egymáshoz kapcsolódó fogaskerék fokozatból áll, amelyek fokozatosan csökkentik a forgási sebességet, miközben növelik a rendelkezésre álló nyomatékot. A mosómotor bemeneti sebessége számos kivitelben elérheti az ezer fordulatot percenként, ami általában jóval magasabb, mint a hatékony pulzátoros keveréshez szükséges sebesség. Az egymást követő sebességcsökkentéssel a sebességváltó csökkenti ezt a sebességet egy olyan tartományra, amely általában alkalmas a mosási ciklus mozgására, gyakran percenként jóval száz effektív teljesítményciklus alá. Az alkalmazott fajlagos csökkentési arány általában a motor jellemzőitől, a mosogatókád méretétől és a tervezett keverési mintától függ.

(2) Oszcillációs és irányváltó mechanizmus

A félautomata ikerkádas mosógép sebességváltó fő jellemzője, hogy a motor folyamatos forgását váltakozó, oda-vissza kimenetté alakítja a pulzátor tengelyén. Ezt általában egy belső mechanizmussal érik el, például egy forgattyús és billenőkar elrendezéssel vagy egy periodikusan bekapcsolódó hajtóművel, amely meghatározott időközönként megfordítja a kimeneti irányt. Azoknál a sebességváltó-konstrukcióknál, amelyek szinkronizáló komponenst tartalmaznak, ez a rész általában segít az irányváltások időzítésének koordinálásában, hogy az oszcilláció egyenletes maradjon az ismételt ciklusokon keresztül.

(3) Nyomatékátvitel a pulzátor tengelyére

A fordulatszám csökkentése és az oszcilláló mozgás létrejötte után a sebességváltó átadja a nyomatékot a pulzátorhoz csatlakoztatott kimenő tengelyre. Ezt a tengelyt általában perselyek vagy csapágyak támasztják meg a sebességváltó házában, hogy segítsenek fenntartani a beállítást az oszcillációs mechanizmus által keltett ismételt irányú terhelés alatt. Mivel ez a tengely folyamatos irányváltást tapasztal a nedves anyagból származó változó ellenállással kombinálva, a sebességváltó házának és a hajtómű anyagának szerkezeti integritása szorosan összefügg a hosszú távú tartóssággal, amely témát a következő részben tárgyalunk.

Annak szemléltetésére, hogy a félautomata ikerkádas mosógép sebességváltója hogyan csökkenti fokozatosan a forgási sebességet, mielőtt elérné a pulzátor tengelyét, az alábbi diagram egy egyszerűsített vonaldiagramot mutat be, amely a belső sebességfokozatok közötti tipikus sebességváltozásokat mutatja. Ez a diagram az általános redukciós mintát mutatja a mosómotor bemenetétől a közbenső fokozatokon át a pulzátor végső kimenetéig. Az ebben a táblázatban használt értékek azt a közös sebességcsökkentési sorrendet tükrözik, amely sok félautomata ikercsöves sebességváltó-konstrukcióban megtalálható. A sebességértékek percenkénti fordulatszámban vannak kifejezve, lehetővé téve az egyes fokozatok általános és nem márkaspecifikus összehasonlítását. Ennek a vizualizációnak az a célja, hogy támogassa a sebességváltó működésének fogalmi megértését, nem pedig egyetlen termékre vonatkozó pontos specifikációt.

Amint az a diagramon látható, a félautomata ikerkádas mosógép sebességváltója a mosómotor bemeneti sebességével kezdődik, amely jóval nagyobb, mint a pulzátor tengelyére szállított végső kimeneti sebesség. A motor bemeneti pontjától az első sebességfokozat felé haladva a forgási sebesség jelentősen csökken, tükrözve a kezdeti csökkenést, amelyet a hajtóműházon belüli első rácsos fogaskerekek készlete értek el. A második szakasz folytatja ezt a csökkenő tendenciát, tovább csökkentve a forgási sebességet, miközben arányosan növeli a rendelkezésre álló nyomatékot a kimeneti oldalon. Mire a forgómozgás eléri a pulzátor végfokát, a fordulatszám olyan szintre csökkent, amely általában megfelel az oszcilláló keverésnek anélkül, hogy túlzott turbulenciát vagy szükségtelen mechanikai igénybevételt generálna a pulzátor tengelyén. Ez a lépcsőzetes redukciós minta a félautomata ikerkádas mosógép sebességváltó meghatározó jellemzője, amely megkülönbözteti az egyszerűbb egyfokozatú redukciós berendezésektől. A fordulatszám-csökkentés és a nyomatéknövekedés közötti kapcsolat a szabványos mechanikai elveket követi, ahol a hajtóműben a forgási sebesség csökkenése jellemzően a nyomatékkimenet arányos növekedésének felel meg. Ez a forgatónyomaték-növekedés fontos a hajtómű teljesítménye szempontjából, mert lehetővé teszi egy viszonylag kompakt mosómotor számára, hogy elegendő forgóerőt generáljon a nedves szövetterhelés ismételt oszcillációval történő mozgatásához. A fogaskerék fogazatának kialakítása, az anyagválasztás és a belső kenés általában befolyásolja, hogy ez a sebességcsökkentés a gyakorlatban milyen zökkenőmentesen megy végbe. Ennek a csökkentési görbének a különböző sebességváltó-modellek közötti eltérései általában a megcélzott mosókád méretében, a motor teljesítményében és a tervezett oszcillációs frekvenciában mutatkozó különbségeket tükrözik. Összességében ez a lépcsőzetes redukciós folyamat azt szemlélteti, hogy a félautomata, ikerkádas mosógép sebességváltója miért van többfokozatú mechanizmusként, nem pedig egy áttételes eszközként.

3. Az ikerkádas sebességváltók gyakori típusai és jellemzőik

A félautomata ikerkádas mosógép sebességváltó-szerelvények általában néhány általános kategóriába sorolhatók a hajtómű anyaga és a belső mechanizmus konfigurációja alapján. Mindegyik típus némileg eltérő tulajdonságokkal rendelkezik a tartósság, a zajviselkedés és az oszcillációs konzisztencia tekintetében, ami általában befolyásolja, hogy hogyan illeszkednek a különböző méretű mosdókagylókhoz és a használati feltételekhez.

(1) Műanyag hajtóműmosó sebességváltó

A műanyag hajtóműmosó hajtóművek formázott polimer fogaskerekeket használnak, amelyek gyakran rosttartalommal vannak megerősítve, egyes vagy az összes belső hajtóműfokozathoz. Az ilyen típusú félautomata, ikerkádas mosógép-hajtóművet általában kisebb össztömeggel és viszonylag csendes működéssel társítják, mivel a polimer fogaskerekek összekapcsolása általában kevesebb fémes zajt kelt, mint egy teljesen fém hajtómű. A műanyag hajtóműmosó hajtóműveket általában a kisebb teherbírású, háztartási ikerkádas mosógép-kategóriákban használják, ahol a terhelési igény mérsékelt.

(2) Fém hajtóműmosó sebességváltó

A fém hajtóműmosó hajtómű acél vagy fémötvözet fogaskerekeket használ az egész belső hajtóműben, általában nagyobb szerkezeti merevséget biztosítva tartós rezgő terhelés mellett. Ez a konfiguráció gyakran a fogaskerék-deformációval szembeni nagyobb ellenállással jár az ismételt, nagy igénybevételt jelentő ciklusok során, így általános választássá válik azoknál a ikerkádas mosógép-kategóriákban, amelyek nagyobb mosási mennyiséget kezelnek vagy gyakrabban működnek. A fém hajtóműmosó hajtóművek általában bonyolultabb megmunkálási folyamatokat igényelnek, mint az öntött műanyag alkatrészek.

(3) Sebességváltó integrált szinkronizálóval

Az integrált szinkronizálóval ellátott sebességváltó egyesíti a szabványos sebességfokozat-csökkentési fokozatokat egy dedikált szinkronizáló komponenssel, amely segít koordinálni az irányváltások ütemezését a pulzátor oszcillációja során. Ennek a konfigurációnak általában az a célja, hogy támogassa a konzisztensebb keverési ciklusokat az ismételt működés során, ami releváns lehet azoknál a mosdókagyló-konstrukcióknál, ahol az oszcillációs időzítés jelentős hatással van a textília mozgására. A szinkronizálóval felszerelt megközelítés általában egyensúlyba hozza a mechanikai komplexitást a funkcionális konzisztenciával.

A zajviselkedés az egyik leggyakrabban tárgyalt jellemző a félautomata ikerkádas mosógép sebességváltó-típusok összehasonlításakor. Az alábbi vízszintes oszlopdiagram az egyes fent tárgyalt sebességváltó-típusokhoz kapcsolódó tipikus működési zajszintek általános szemléltető összehasonlítását mutatja be. Ezek az értékek általános referenciatartományokat jelentenek, amelyek a hajtómű anyagának és a mechanizmus kialakításának általános műszaki jellemzőin alapulnak, nem pedig bármely konkrét termék mérésén. A mosóhajtómű zajszintjét számos tényező befolyásolja, beleértve a hajtómű anyagát, a fogaskerék fogának pontosságát, a kenést és a ház szerkezetét. Ennek a táblázatnak az a célja, hogy támogassa a sebességváltó-típusok közötti relatív zajhajlamok általános megértését, nem pedig pontos műszaki specifikációként szolgál.

Amint az a diagramon látható, a műanyag hajtóműmosó sebességváltó általában viszonylag alacsonyabb működési zajszinttel jár a három ábrázolt típus közül. Ez a tendencia nagyrészt a polimer anyagok belső csillapítási jellemzőinek tulajdonítható, amelyek a fogaskerekek összekapcsolása során elnyelnek némi vibrációt a merev fém-fém érintkezéshez képest. Ezzel szemben a fém fogaskerék-mosó hajtómű általában magasabb zajszintet mutat ebben a szemléltető összehasonlításban, ami a fém fogaskerekek fogai közötti merevebb mechanikai kölcsönhatást tükrözi ismételt oszcilláció során. Az integrált szinkronizálóval ellátott sebességváltó ezen a táblázaton a középső tartományba esik, mivel zajjellemzői általában mind a használt hajtómű alapanyagától, mind a szinkronizáló alkatrész mechanikai viselkedésétől függenek az irányváltáskor. Érdemes megjegyezni, hogy a zajszint önmagában nem határozza meg a sebességváltó általános alkalmasságát, mivel a szerkezeti terheléskezelés és az oszcillációs konzisztencia megfontolások gyakran előnyben részesítik a fém hajtóművel vagy szinkronizálóval felszerelt konfigurációkat a nagyobb igénybevételt jelentő alkalmazásokban a viszonylag magasabb zajszint ellenére. A kenés minősége és a fogaskerék fogfelületének minősége is jelentős mértékben befolyásolhatja a tényleges zajkibocsátást ezen sebességváltó-kategóriák bármelyikén belül, néha szűkítve az ezen az általános ábrán látható rést. A ház kialakítása, beleértve a csillapító anyagokat vagy a hajtómű körüli szerkezeti megerősítést, tovább befolyásolja, hogy mennyi működési zajt továbbítanak a mosógép szekrényébe, és végső soron a környező környezetbe. Mivel a sebességváltó zaja a hajtómű anyagán kívül több változóval is kölcsönhatásba lép, a gyártók általában a forgatónyomaték-kimenet és a rezgés-tartósság tesztelése mellett értékelik a zajteljesítményt, nem pedig elszigetelten. Ezért ezt a táblázatot általános iránymutatóként kell értelmezni a sebességváltó-típusok összehasonlításához, nem pedig egy konkrét termék zajkibocsátásának pontos előrejelzéseként. Összességében a zajjal kapcsolatos jellemzők továbbra is egyike azoknak a tényezőknek, amelyek relevánsak a félautomata ikerkádas mosógép sebességváltójának kiválasztásánál, a terhelhetőség és a munkaciklus követelményei mellett, amelyeket a következő részben tárgyalunk.

4. Alkalmazási forgatókönyvek és kiválasztási pontok

Egy adott alkalmazáshoz megfelelő félautomata ikerkádas mosógép sebességváltó kiválasztása általában több, egymással összefüggő tényező értékelését foglalja magában, beleértve a mosókád terhelhetőségét, a munkaciklus gyakoriságát és a mechanikai kompatibilitást az adott gépmodellben használt mosómotorral és pulzátorral.

(1) Terhelhetőségi szempontok

A félautomata ikerkádas mosógép sebességváltója általában a megcélzott mosókád terhelési kapacitásához igazodik, mivel a fogaskerék fogszilárdsága és a kimenő tengely átmérője befolyásolja, hogy a hajtómű mekkora oszcilláló mechanikai igénybevételt tud elviselni a mosási ciklus során. A kisebb mosási mennyiségre tervezett gépek jellemzően mérsékelt nyomatékteljesítményre optimalizált sebességváltót használnak, míg a nagyobb mosási mennyiségre szánt gépeknél általában megerősített hajtóműszerkezetű hajtóműre van szükség.

(2) Üzemi ciklus és használati gyakoriság

A munkaciklus azt jelenti, hogy a mosási sebességváltó milyen gyakran és mennyi ideig működik egy adott időszakon belül. A magasabb frekvenciájú alkalmazásokhoz használt félautomata ikerkádas mosógép sebességváltó általában robusztusabb hajtóműanyagot és perselytámogatást tesz lehetővé, hogy hosszabb üzemidőn keresztül alkalmazkodjon az ismétlődő oszcillációs ciklusokhoz. Az ezen a területen meghozott kiválasztási döntések gyakran mérlegelik a várható használati gyakoriságot a hajtómű anyagának az előző részben tárgyalt jellemzőivel.

(3) Kompatibilitás a mosómotorral és a pulzátorral

A félautomata ikerkádas mosógép-hajtóműnek általában kompatibilisnek kell lennie a párosított mosómotor és pulzátor szerelvény szerelési konfigurációjával, tengelyméreteivel és forgási jellemzőivel. A hajtómű és a motor nem megfelelő specifikációi nem hatékony nyomatékátvitelhez vagy idővel megnövekedett mechanikai kopáshoz vezethetnek, ezért a sebességváltó kiválasztását jellemzően az integrált mosdókagylós meghajtás részeként közelítik meg, nem pedig elszigetelt komponens döntésként.

A mosókád terhelhetőségi követelményei jelentősen eltérnek a különböző ikerkádas mosógépek alkalmazási kategóriáiban, ami közvetlenül kapcsolódik a sebességváltó kiválasztásához. Az alábbi függőleges oszlopdiagram általános referenciatartományokat mutat be a tipikus maximális mosdókagyló-terhelhetőségre vonatkozóan három általános alkalmazási kategóriában. Ezeket az értékeket általános szemléltető tartományokként jelenítjük meg, nem pedig rögzített specifikációként, mivel a tényleges teherbírás az adott sebességváltótól és motorkombinációtól függ. Ennek a diagramnak az a célja, hogy támogassa annak fogalmi megértését, hogy az alkalmazáskategória hogyan viszonyul a terhelhetőségi elvárásokhoz. Ennek az összefüggésnek az áttekintése segíthet tisztázni, hogy a félautomata, ikerkádas mosógép sebességváltói miért különböznek a háztartási, a szabványos és a nagyobb igénybevételt jelentő alkalmazások beállításaitól.

Amint az a diagramon látható, a könnyű háztartási ikerkádas mosógépekhez általában viszonylag alacsonyabb a maximális mosókád terhelhetőségi követelményei társulnak, ami általában lehetővé teszi a sebességváltó kialakítását mérsékelt fogaskerék-erősítéssel. A középső sávban látható szabványos ikerkádas mosógép-alkalmazásokhoz általában olyan sebességváltóra van szükség, amely mérsékelten nagyobb terhelési tartományt képes kezelni, ami a különféle szövettípusok és töltetméretek gyakoribb használatát tükrözi. A nagy teherbírású, ikerkádas mosógép-alkalmazások, amelyeket ezen a diagramon a legmagasabb oszlop képvisel, általában a legmagasabb mosókád teherbírási követelményt jelentik a három kategória közül, ami általában egy robusztusabb fogaskerekű anyaggal és megerősített tengelytartással rendelkező sebességváltót igényel. Ez az előrehaladás szemlélteti az alkalmazási kategória és a mosóhajtóművel szemben támasztott szerkezeti igények közötti általános kapcsolatot. Érdemes megjegyezni, hogy a teherbírás csak egy a számos kiválasztási tényező közül, mivel a munkaciklus gyakorisága és a mosómotor nyomaték karakterisztikája is befolyásolja, hogy az adott alkalmazáshoz melyik hajtómű konfiguráció megfelelő. A nagyobb terhelési kategóriákra szánt félautomata ikerkádas mosógép-hajtómű gyakran további perselytámaszt vagy megerősített házszerkezetet tartalmaz, hogy segítse az oszcilláló mechanikai igénybevétel egyenletesebb elosztását működés közben. Az ilyen típusú teherbírás-összehasonlítás alapján meghozott kiválasztási döntések célja általában a sebességváltó szerkezeti képességének a várható használati feltételekhez való igazítása, nem pedig az adott alkalmazás által megkívánt kapacitás maximalizálása. A hajtómű túlzott specifikációja a könnyebb háztartási alkalmazásokhoz szükségtelenül növelheti a súlyt, míg a nagyobb igénybevételű alkalmazásokhoz való alulspecifikáció növelheti a hosszú távú kopást. Ez a táblázat ezért általános kiindulási referenciapontként szolgál a sebességváltó jellemzőinek a tervezett alkalmazási kategóriához való igazításához. A kiválasztás általában a mosómotor specifikációival és a pulzátor kialakításával összhangban történik, a fenti kompatibilitási szempontok szerint.

5. Teljesítmény-összehasonlítás a sebességváltó-típusok között

A zajon és a teherbíráson túl a félautomata ikerkádas mosógép sebességváltó-típusok egyidejűleg több, a teljesítményhez kapcsolódó tulajdonsággal is összehasonlíthatók, beleértve a tartósságot, az oszcillációs konzisztenciát és a karbantartás egyszerűségét. Az ilyen típusú többtulajdonság-összehasonlítás segíthet szemléltetni az egyes sebességváltó-típusokhoz kapcsolódó, az előző részekben tárgyalt általános kompromisszumokat.

Az alábbi radardiagram három félautomata ikerkádas mosógép-hajtóműtípus általános szemléltető összehasonlítását mutatja be öt gyakran hivatkozott teljesítményjellemző alapján: tartósság, zajcsökkentés, rezgési konzisztencia, karbantartási egyszerűség és szerkezeti stabilitás. Ezen a diagramon minden tengely relatív pontszámot jelent egy általános skálán, ami lehetővé teszi több jellemző együttes, nem pedig elszigetelt megtekintését. A megjelenített pontszámok az egyes sebességváltó-típusokhoz kapcsolódó általános mérnöki tendenciákat tükrözik az útmutatóban korábban tárgyalt hajtómű anyaga és mechanizmusa alapján. Ennek a táblázatnak nem az a célja, hogy pontos teljesítményadatokat mutasson be egy adott sebességváltó-termékhez, hanem inkább a kategóriák közötti fogalmi összehasonlítást támogassa. Ezen attribútumok együttes megtekintése segíthet szemléltetni, hogy a sebességváltó típusának kiválasztása gyakran több tényező kiegyensúlyozásával jár, ahelyett, hogy egyetlen jellemzőre optimalizálna.

Amint azt a radardiagram is mutatja, a fém fogaskerék-mosó sebességváltó általában viszonylag magasabb pontszámot ér el a tartósság és a szerkezeti stabilitás tekintetében, ami tükrözi a fém hajtómű anyagához kapcsolódó merevséget és kopásállóságot, tartós oszcilláló terhelés mellett. Összehasonlításképpen a műanyag hajtóműmosó hajtómű általában viszonylag magasabb pontszámot mutat a zajcsökkentés és a karbantartás egyszerűsége terén, összhangban a csillapítási jellemzőkkel és az öntött polimer alkatrészekhez általában kapcsolódó egyszerűbb szervizeléssel. Az integrált szinkronizálóval ellátott sebességváltó általában viszonylag magasabb pontszámot ér el az oszcilláció konzisztenciájában, ami tükrözi a szinkronizáló komponens szerepét az irányváltási időzítés koordinálásában az ismételt mosási ciklusok során. A diagramon látható szerkezeti stabilitási pontszámok általában a fém fogaskerekes konfigurációkat részesítik előnyben, ami általában a terhelés alatti kisebb deformációnak és az ismételt lengésciklusok során tapasztalható következetesebb fogaskerekeknek köszönhető. Ugyanakkor a diagram azt szemlélteti, hogy egyetlen sebességváltó-típus sem ér el a legmagasabb pontszámot egyidejűleg minden attribútum tekintetében, ami tükrözi a szerkezeti merevség, a zajviselkedés, az oszcillációs időzítés pontossága és a szervizelés kényelme közötti általános műszaki kompromisszumot. Ez a fajta többjellemzős megjelenítés hasznos lehet a félautomata ikerkádas mosógép sebességváltójának kiválasztásakor, mert rávilágít arra, hogy az egyik jellemzőt (például a tartósságot) előnyben részesítő tervezési választás miként felelhet meg egy másik jellemző, például a zajcsökkentés viszonylag alacsonyabb pontszámának. A táblázatban szereplő karbantartási egyszerűségi pontszámok általában arra vonatkoznak, hogy a belső alkatrészek mennyire hozzáférhetők ellenőrzés vagy kenés céljából, ami a hajtómű anyagán kívül a ház kialakításától függően is változhat. Az oszcillációs konzisztencia pontszámai azt tükrözik, hogy egy sebességváltó-típus általában milyen egyenletesen tartja meg az irányváltási időzítést ismételt terhelési ciklusok mellett. A táblázat áttekintése során célszerű figyelembe venni az előző részben a teherbírás és a munkaciklus tárgyalása mellett, mivel az alkalmazási követelmények gyakran határozzák meg, hogy az adott sebességváltó-választáshoz melyik tulajdonságkombináció a legrelevánsabb. Összességében ennek a radar-összehasonlításnak az a célja, hogy támogassa a sebességváltó jellemzőinek holisztikusabb nézetét, ahelyett, hogy egyetlen típust általánosan előnyösebbnek minősítsen a másikkal szemben.

6. Tipikus alkalmazási esetek

A félautomata ikerkádas mosógép-hajtómű-szerelvényeket számos elterjedt ikerkádas gépkonfigurációban használják, amelyek mindegyike némileg eltérő funkcionális követelményekkel rendelkezik.

(1) Háztartási félautomata ikerkádas mosógépek

A háztartási ikerkádas mosógépekben a mosóhajtómű általában mérsékelt terhelési ciklusokon hajtja meg a pulzátort a háztartási használati gyakorisággal. Ez a kategória általában azokat a sebességváltó-konstrukciókat részesíti előnyben, amelyek egyensúlyban tartják a csendes működést a megfelelő tartóssággal a rendszeres lakossági használatra.

(2) Kis kereskedelmi vagy magasabb frekvenciájú ikerkádas egységek

A magasabb frekvenciájú beállításokban, például kis mosodai környezetben használt ikerkádas mosógépek általában nagyobb követelményeket támasztanak a mosási sebességváltóval szemben a gyakoribb működési ciklusok miatt. Ezek az alkalmazások jellemzően a fém fogaskerekes vagy szinkronizálóval felszerelt sebességváltó-konfigurációkat részesítik előnyben, tükrözve a korábbi szakaszokban tárgyalt tartóssági és rezgési konzisztencia jellemzőit.

(3) Kompakt és hordozható ikerkádas alátétek

A kompakt vagy hordozható ikerkádas mosógépek általában kisebb mosókádat és ennek megfelelően kisebb sebességváltót használnak, ami gyakran előnyben részesíti a műanyag fogaskerekes szerkezetet a kisebb össztömeg érdekében. Ez a kategória általában megfelel a kisebb teherbírási követelményeknek, összhangban az előző részben tárgyalt teherbírás-összehasonlítással.

7. Karbantartási útmutató ikerkádas sebességváltóhoz

A sebességváltó állapotának rutinszerű odafigyelése általában segít fenntartani a pulzátor egyenletes működését a félautomata ikerkádas mosógép élettartama alatt. A következő általános karbantartási pontokra általában hivatkoznak a mosó-hajtómű szervizelési gyakorlatai során.

1. Időszakos kenésellenőrzés: a félautomata ikerkádas mosógép sebességváltójában a fogaskerekek felületei általában előnyösek az időszakos kenési ellenőrzésből, mivel a nem megfelelő kenés idővel növelheti a súrlódást és a hajtómű kopását.
2. Szokatlan zajok figyelése: a működési zaj észrevehető változása, mint például a csiszoló vagy kopogó hangok, általában a hajtómű elhasználódását vagy a hajtóműházon belüli eltolódást jelezhetik, és további ellenőrzést igényelhetnek.
3. A pulzátor oszcillációs mintázatának ellenőrzése: az egyenetlen vagy inkonzisztens oda-vissza mozgás néha az irányváltó mechanizmus vagy a szinkronizáló alkatrész kopására utalhat.
4. Zsírszivárgás ellenőrzése: a hajtómű háza körül látható zsírmaradványok jelezhetik a tömítés kopását, ami általában csökkentheti a belső kenés hatékonyságát, ha nem kezelik.
5. A kimenő tengely beállításának ellenőrzése: a pulzáló tengely túlzott holtjátéka vagy ingadozása általában persely vagy csapágykopásra utalhat a sebességváltón belül.
6. Az állandó túlterhelés elkerülése: a mosókád névleges terhelhetőségén túli ismételt működtetése általában felgyorsíthatja a hajtómű fogaskerekeinek és a tengelyelemeinek kopását.

8. Gyártási és alkatrészbeszerzési szempontok

A félautomata ikerkádas mosógép-hajtómű-alkatrészeket általában olyan gyártók gyártják, amelyek jól bevált fogaskerék-vágási, precíziós fröccsöntési és összeszerelési képességekkel rendelkeznek, mivel a következetes mérettűrések fontosak a mosómotorral és a pulzátorral való megfelelő integrációhoz. Az alkatrészszintű specializáció gyakori az ikercsöves sebességváltó ellátási láncában, ahol a sebességváltókat, az irányváltó mechanizmusokat és a kapcsolódó szinkronizáló alkatrészeket úgy tervezték, hogy az eredeti berendezésgyártók termékplatformjai között működjenek.

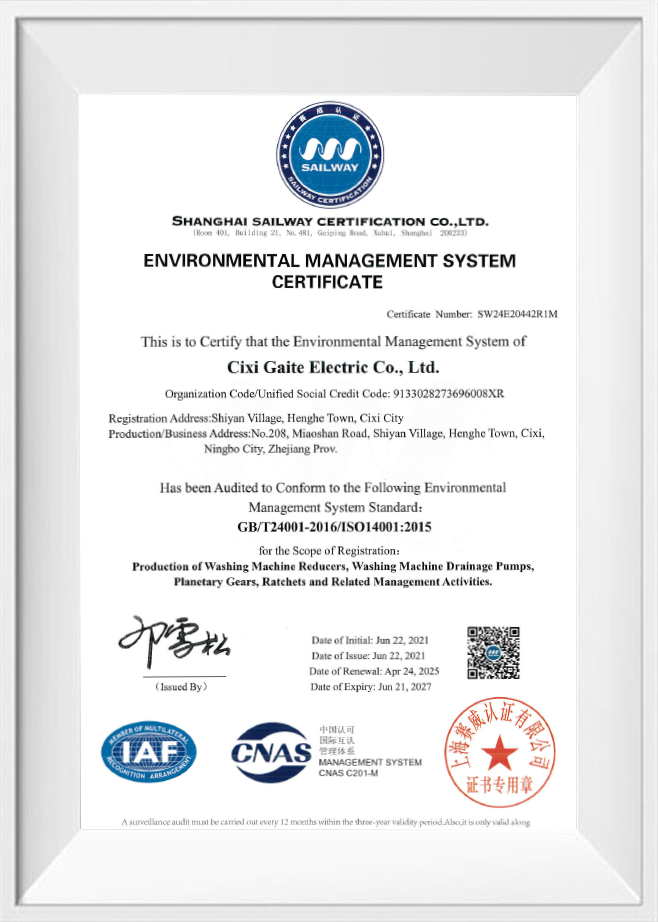

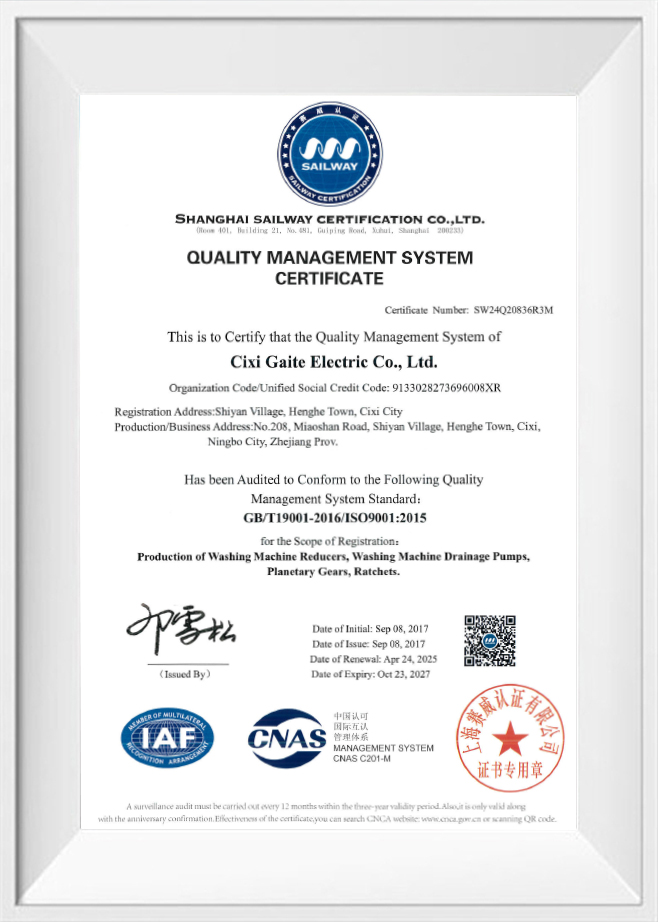

A 2002-ben alapított Cixi Gaite Electric Co., Ltd. a Zhejiang állambeli Ningboban található, és az egyik gyártó ebben az alkatrészkategóriában, amely a mosógép-alkatrészekre, például a mosógép-hajtóművekben használt hajtóművekre és szinkronizálókra összpontosít. A cég mintegy 10.000 négyzetméteres gyártóbázist üzemeltet, és támogatja az eredeti berendezésgyártó és az utángyártott alkatrészellátást egyaránt. Az ezen a területen dolgozó gyártók általában a szerkezeti optimalizálásra és a következetes gyártási folyamatokra helyezik a hangsúlyt, hogy segítsék a sebességváltó-alkatrészek kompatibilitását az ikerkádas mosógépek gyártói által használt különböző mosómotor- és pulzátorkonfigurációk között.

A félautomata ikerkádas mosógép-hajtómű-alkatrészek beszerzésének értékelésekor a gyártók és a vásárlók általában olyan tényezőket vesznek figyelembe, mint a hajtómű anyagának konzisztenciája, méretpontossága és a gyártási kapacitás stabilitása, mivel ezek a tényezők befolyásolják, hogy a sebességváltó-alkatrészek mennyire megbízhatóan integrálhatók a folyamatban lévő gyártási folyamatokba.

9. Gyakran Ismételt Kérdések

Mi a fő funkciója a félautomata ikerkádas mosógép sebességváltónak?

A sebességváltó általában csökkenti a mosómotor forgási sebességét, miközben növeli a nyomatékot, és a folyamatos forgást oszcilláló, oda-vissza mozgássá alakítja, hogy a pulzátort a mosási ciklus során hajtsa.

Miben különbözik a mosóhajtómű a ikerkádas mosógépek centrifugáitól?

A mosóhajtómű általában arra szolgál, hogy oszcilláló pulzátormozgást hozzon létre a mosókádban, míg a centrifugálási kádat jellemzően egy külön motorcsatlakozás hajtja, amely nem igényli ugyanazt az irányváltó mechanizmust.

Melyek a félautomata ikerkádas mosógép sebességváltók általános típusai?

A gyakori típusok általában a műanyag hajtóműmosó hajtómű, a fém hajtóműmosó hajtómű és az integrált szinkronizálóval ellátott sebességváltó-konstrukciók, amelyek mindegyike különböző zajjal, tartóssággal és rezgési konzisztenciával kapcsolatos jellemzőkkel rendelkezik.

Hogyan lehet felismerni a sebességváltó kopásának korai jeleit?

A korai jelek általában a szokatlan működési zaj, a pulzátor egyenetlen oszcillációja, a látható zsírmaradványok a sebességváltó háza körül, valamint a kimenő tengely túlzott holtjátéka vagy ingadozása.

Milyen tényezőket vesznek általában figyelembe a sebességváltó kiválasztásakor egy adott ikerkádas alkalmazáshoz?

A kiválasztás általában magában foglalja a mosdókád terhelhetőségének, a munkaciklus gyakoriságának és az adott gépmodellben használt mosómotorral és pulzátorral való kompatibilitás értékelését.

Miért tartalmaz néhány félautomata ikerkádas mosógép sebességváltó szinkronizálót?

A szinkronizáló általában segít koordinálni az irányváltoztatások ütemezését a pulzátor oszcillációja során, és támogatja az egyenletesebb keverési viselkedést az ismételt mosási ciklusok során.
